本標準規定了SWL蝸輪螺桿升降機（以下簡稱升降相）的型式、參數和尺寸。
本標準適用于冶金、機械、建筑、水利設備使用的具有起升、下降及借助輔件推進、翻轉的蝸輪螺桿升降機。
2絲桿升降機結構型式
2.1結構型式
1型——螺桿同時作旋轉運動和軸向移動（見圖1）；
2型——螺桿作旋轉運動，螺桿上的螺母作軸向移動（見圖2）。
2.2蝸輪絲桿升降機的裝配型式
升降機每種結構型式又分為兩種裝配型式：
A型——螺桿（或螺母）向上移動（見圖1和圖2）；
B型——螺桿（或螺母）向下移動（見圖1和圖2）。
2.3絲桿頭部型式
——1型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）和Ⅳ型（扁頭型）四種型式（見圖1）；
——2型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）兩種型式（見圖2）。
2.4絲桿升降機中蝸輪蝸桿傳動比
升降機分為兩種傳動比，即普通（P）和慢速（M）。
2.5絲桿的防護
1型升降機螺桿的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
2型升降機螺桿的防護分為：基本型和帶防護罩型（Z）。

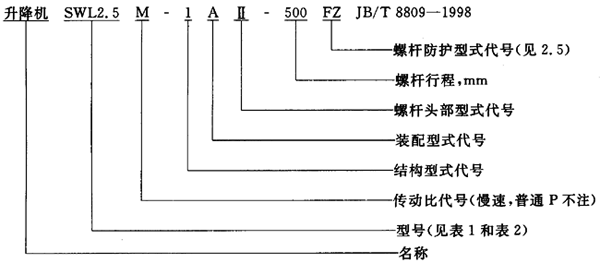

2.6標記示例
