圓柱蝸輪滾刀簡單介紹

發布時間：2016/6/2 15:18:40 來源：海洋傳動

用途與工作特點
普通蝸輪滾刀是加工圓柱形線性蝸桿（如何基米德蝸桿、法向直廓蝸桿和漸開線蝸桿）傳動中蝸輪常用的刀具（以下簡稱蝸輪滾刀）。
蝸輪滾刀一形和齒輪滾刀相似。但是，切削過程有所不同，蝸輪滾刀處于蝸桿的位置與被切蝸輪相嚙合；蝸輪滾刀與蝸輪的軸交角和中心距，也相同于工作蝸桿與蝸輪嚙合狀態，蝸輪滾刀的基本蝸桿類型應與工作蝸桿相同，且主要參數如模數，齒形角，分度圓直徑、羅紋頭數，羅紋升角和螺紋方向等，均須與工作蝸桿一致，因此，蝸輪滾刀是一種專用刀具。
2.3.1.2蝸輪滾刀的進刀方向

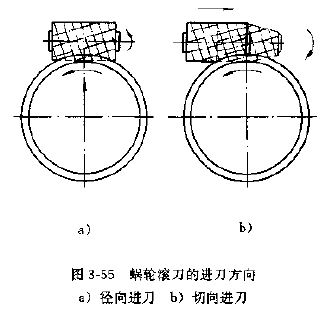

蝸輪滾刀切制蝸輪時，有兩種進刀方法，徑向進刀法和切向進刀法，見圖3-55。

徑向進刀法是一種常用的蝸輪切削法，但因蝸輪滾刀槽數有限，加工出的蝸輪齒面易產生明顯的棱度。
切向進刀法切制蝸輪時，包絡蝸輪齒面的切削刃數增加，蝸輪齒面的棱度減小，使用切向進刀法時，滾齒機必須有切向進刀機構，同時蝸桿副能進行切向裝配。
